北京市设施建设技术指南
按照全市主要设施结构及特点，结合设施农业绿色高效发展需求，设施农业发展以奖代补项目主要支持的新建设施包括五种类型：砖墙日光温室、装配式日光温室（全钢架日光温室）、大跨度外保温塑料大棚、钢架塑料大棚和连栋塑料大棚。针对设施新建，特制定本技术指南。
一、设施结构特点
（一）日光温室主要类型
1.砖墙日光温室（图1-2）。为我市代表性温室结构，后墙以砖石（如普通黏土砖、空心砖、灰沙砖、矿渣砖和泡沫混凝土砖等）为材料，厚度37厘米以上，外贴10厘米保温板和防水层。棚内镀锌钢架可用组装桁架、焊接桁架、单拱实腹等形式，用椭圆钢管、圆钢管、冷弯内卷边或外卷边槽钢等弯制而成，壁厚不低于2.0 mm，跨度不低于10米，高跨比不低于0.5。配备棉被、棚膜及卷放设备。冬季夜间最低温度不应低于6℃，使用寿命要达到20年以上。优点是后墙占地空间小，土地利用率40-50%；缺点是造价相对较高，保温性能略低于土墙式日光温室。
|
|

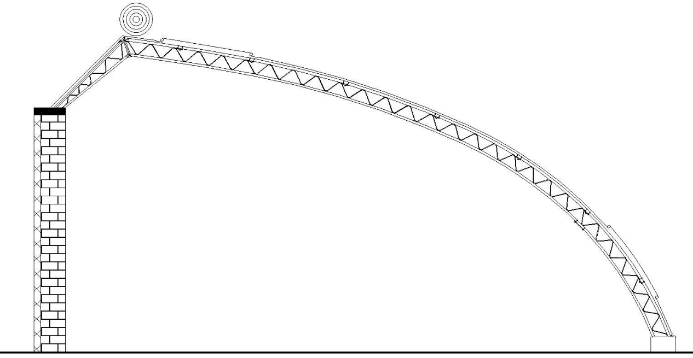

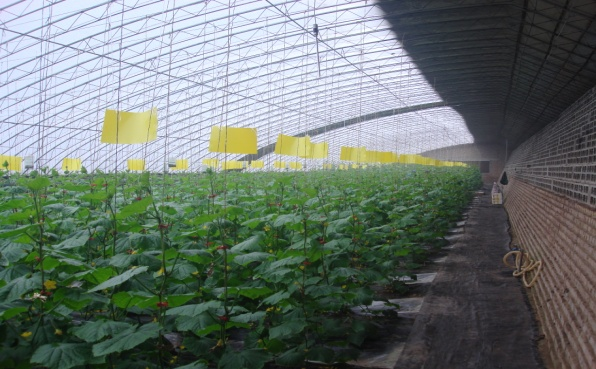

图1 砖墙日光温室结构图 | 图2 砖墙日光温室内部 |
2.装配式日光温室（图3-4）。为近年来北京地区发展的新型日光温室，其结构与普通砖墙温室基本相同，区别是以整体落地式钢骨架为支撑体系、以柔性保温材料替代砖墙或土墙为维护结构，属于轻质墙体日光温室，跨度10-12米。配备棉被、棚膜及卷放设备。使用寿命要达到15年以上。优点为建设速度快，土地利用率较高；缺点是保温性相对较弱，适合做冬季叶类菜或草莓越冬生产，如满足果类菜越冬生产，需要额外配置蓄放热装置。
|
|

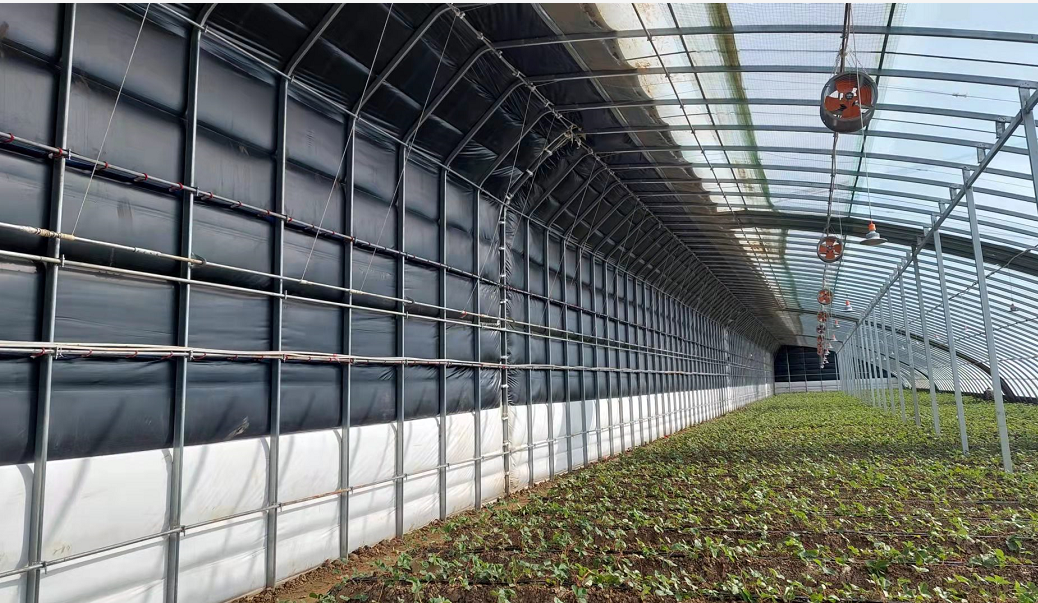

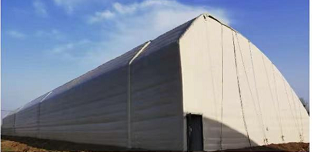

图3 装配式温室外部 | 图4 装配式温室内部 |
（二）塑料大棚主要类型
1.大跨度外保温塑料大棚（图5-6）。针对土墙温式日光温室土地利用率低、越夏生产困难的问题，在普通塑料大棚的基础上，发展起来的具备保温能力、可越冬生产的大拱棚。该类型设施采用镀锌钢架主体结构、南北走向，一般跨度18-24米，长100-200米，高4.5-8米。配备保温被，其保温性能显著强于塑料大棚，使用寿命15年以上。优点是土地利用率高（80%以上），空间大、便于机械化生产；缺点是保温性能相对日光温室差，适合做果类菜春提前或叶类蔬菜越冬生产。
|
|

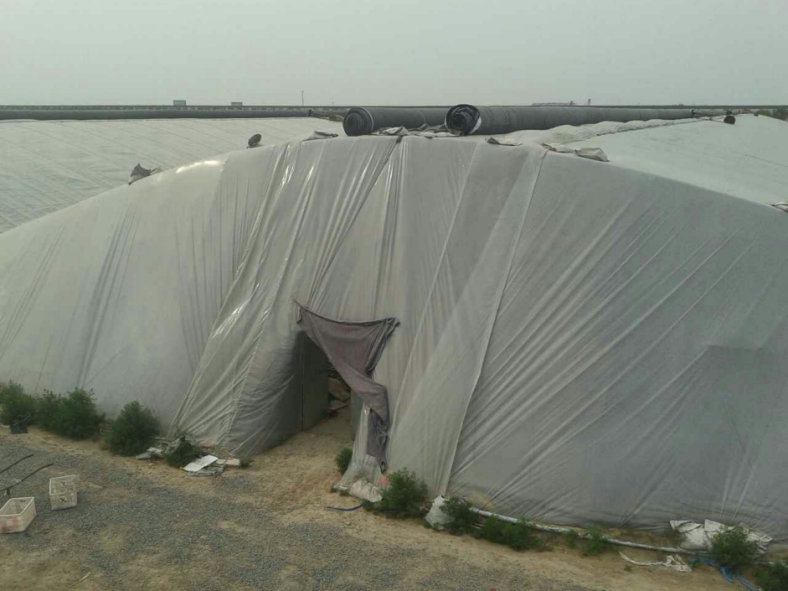

图5 保温塑料大棚外部 | 图6 保温塑料大棚内部 |
2.钢架塑料大棚。塑料大棚，俗称冷棚，是一种以镀锌钢架为主体，以棚膜为单一覆盖的简易保护地栽培设施，北京地区多为钢管装配带肩式（图7-8）或落地式塑料大棚（图9-10）。跨度8-12米，脊高3米以上，肩高1.5米，使用寿命10年以上。与日光温室相比，优点是结构简单，建造和拆装方便，一次性投资较少；缺点是防灾能力弱，仅适宜春秋季生产。
| |

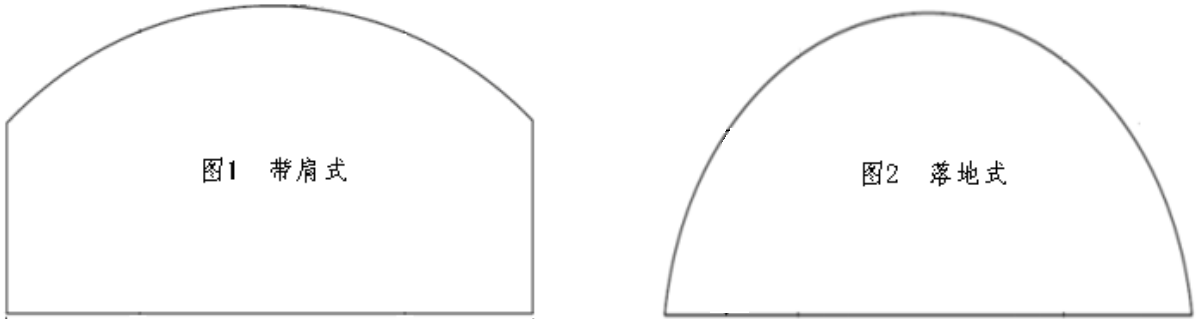

图7 带肩式塑料大棚示意图 | 图9 落地式塑料大棚示意图 |
| |

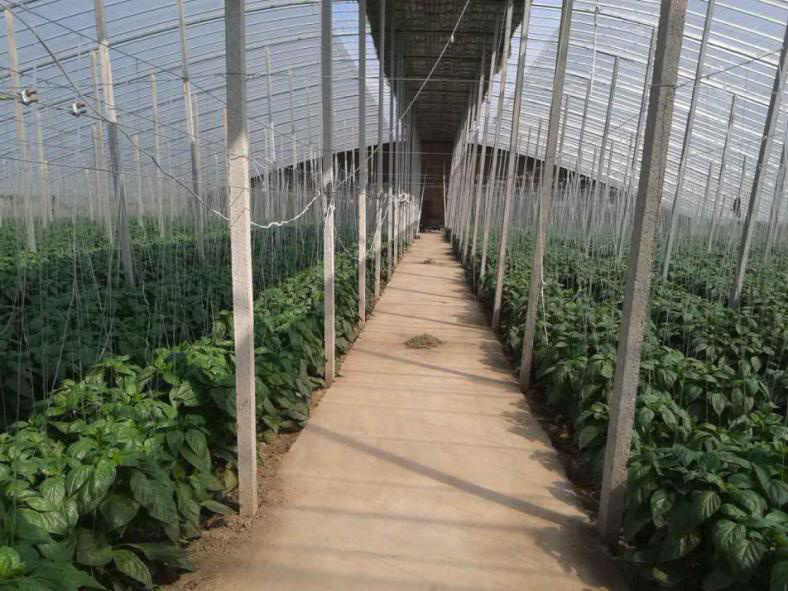

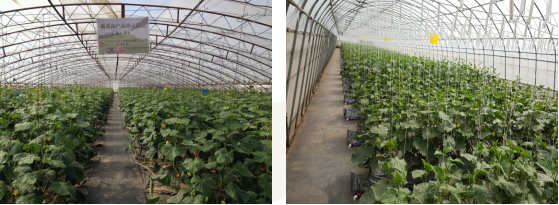

图8 带肩式塑料大棚内部 | 图10 落地式塑料大棚内部 |
3. 连栋塑料大棚（图11-12）。一般是将2跨及以上塑料大棚的天沟连接起来，连接处由钢柱支撑，骨架以镀锌钢架为主体，采用棚膜为单一覆盖的保护地栽培设施。一般单跨6-9米，以8米为主，开间3-4米，肩高3-5米，使用寿命10年以上。优点是种植空间大、便于机械化操作，与连栋玻璃温室相比初期投资低、性价比高；缺点是保温性能和抗风雪能力弱，越冬生产需额外加温或内部采用多层保温覆盖，运行成本高，不越冬生产会造成温室利用率低。主要适用于春季提前、秋季延后等蔬菜的生产。
|
|

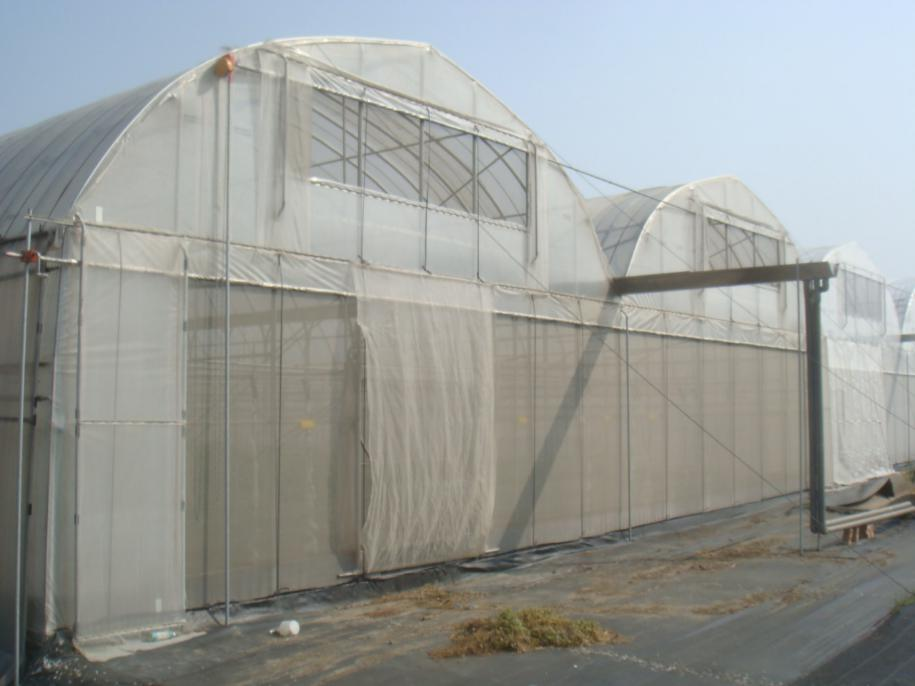

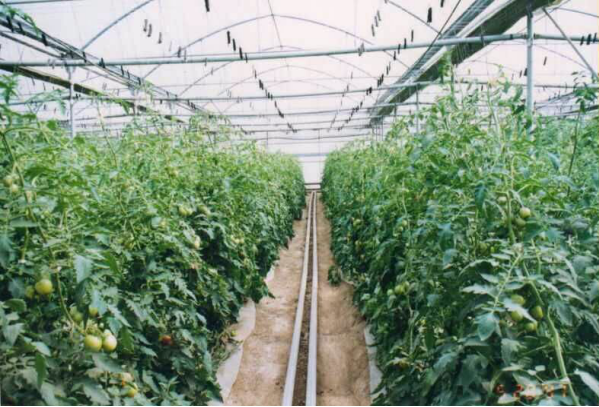

图11 连栋塑料大棚内部 | 图12 连栋塑料大棚外部 |
二、建设指导标准
在不含智能化控制系统条件下，根据材料不同，考虑人工、税费及管理等费用，设施农业发展以奖代补项目主要支持的五种类型设施新建的结构、安全、生产性能及指导价格见表1，成本组成及参考单价见表2。
下述各项价格均以2022年市场价格为依据测算，项目预算可在参考本价格基础上，结合当年度现行市场价格计算。
表1 五种类型设施建设结构、安全、生产性能及指导价格
序号 | 设施类型 | 安全特点 | 结构特点 | 性能特点 | 指导价格（元/m2） | |
类型 | 具体名称 | |||||
1 | 日光温室 | 砖墙日光温室 | 参照NYT3223-2018《日光温室设计规范》、GBT 51424-2022《农业温室结构设计标准》、GBT 51057-2015《种植塑料大棚工程技术规范》、GBT 51183-2016《农业温室结构荷载规范》执行。 | 后墙为砖墙结构，砖墙厚度不低于37厘米，脊高不低于4米，后坡仰角宜40-45°，前屋面底脚宜70-75°。 | 最低温度不应低于6℃，可以进行春、秋及越冬果菜生产。 | 458-601 |
2 | 装配式日光温室 | 后墙采用温室骨架及保温被覆盖或采用刚性墙体覆盖，装配式日光温室后墙保温被不低于1kg/m2，脊高不低于4米，后坡仰角宜40-45°，前屋面底脚宜70-75°。 | 保温性能相对偏低，最低气温4-5℃，适合做冬季叶类菜或草莓生产。 | 270-352 | ||
3 | 塑料大棚 | 大跨度外保温塑料大棚 | 外覆盖保温棉被，跨度宜不低于18米，高度不低于6米，长度不小于60米。 | 适宜果菜春提前、秋延后生产，叶类蔬菜越冬生产。 | 248-308 | |
4 | 钢架塑料大棚 | 跨度不低于8米，高度不低于3米，长度不低于50米。 | 环控能力弱，仅适宜春夏秋季生产。 | 55-77 | ||
5 | 连栋塑料大棚 | 跨度不低于8米，脊高不低于4.5米，长度不低于50米。 | 保温性能和抗风雪能力差。越冬生产需要加温，能耗高。主要适用于春季提前、秋季延后等蔬菜的生产。 | 242-303 | ||
表2 五种类型设施建设成本组成及参考单价
单位：元/平方米
名称 | 温室土建 | 骨架 | 覆盖材料 | 卷被系统 | 上下通风系统 | 配电系统 | 给水系统 | 控制系统 | 蓄放热系统 | 人工费用 | 合计 | ||||||||||
资材或设备 | 砖墙结构（墙体面积） | 后坡（墙）保温 | 圈梁基础 | 散水 | 防寒沟 | 耳房 | 作业路 | 温室轻钢结构主体骨架（国标） | 保温被、外遮阳 | po农膜及配件 | 卷被电机及卷轴 | 卷膜电机及轴 | 防虫网 | 电线、线槽 | 照明、插座、配电箱 | 主管道、分支管道 | 自动放风、卷被、风机 | 水墙蓄热系统、地中热交换系统 | 含温室骨架、覆盖材料、其他设备的安装 | ||
设施类型 | 砖墙日光温室 | 320-360 | 25-40 | 30-50 | 0-15 | 0-12 | 6-12 | 6-12 | 50-70 | 15-40 | 2-6.5 | 8 | 4 | 3 | 4 | 3 | 5 | 0-25 | 0 | 90 | 458-601 |
装配式日光温室 | 0 | 0 | 5 | 0 | 0-12 | 6-12 | 6-12 | 80-90 | 35-70 | 2-6.5 | 8 | 4 | 3 | 4 | 3 | 5 | 0-25 | 0-50 | 45 | 270-352 | |
大跨度外保温塑料大棚 | 0 | 0 | 25 | 0 | 0 | 0 | 6-12 | 70-90 | 15-40 | 2-6.5 | 16 | 7 | 3 | 4 | 3 | 5 | 0-20 | 0-25 | 75 | 248-308 | |
钢架塑料大棚 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 20-22 | 0 | 2-6.5 | 0 | 2 | 2 | 2 | 3 | 2 | 0-20 | 0 | 15 | 55-77 | |
连栋塑料大棚 | 0 | 0 | 25-40 | 0-15 | 0-12 | 0 | 6-12 | 50-75 | 30-35 | 2-6.5 | 8 | 10 | 3 | 4 | 3 | 5 | 0-20 | 0 | 45 | 242-303 | |
备注：耳房建设成本上限按指导单价*667平方米，每个温室仅允许建一个耳房；其余材料与装备均按温室建设面积核算。
